오토캐드 인쇄방법, 출력하는 방법

---

오토캐드 프린트 하는 방법





도면업무를 많이 하는 곳들은 도면파일을 오토캐드로 받게 될 텐데요. 이렇게 받은 도면 파일을 실제 프린터로 출력하는 방법을 모르시는 분들이 많은 것 같아요. 저도 처음에는 멘붕이 걸렸었답니다.

그래서 오늘은 오토캐드 도면 출력하는 방법, 인쇄방법에 대해서 알려드리겠습니다.





오토캐드 도면 인쇄방법

오토캐드 도면 인쇄방법의 순서는 아래와 같습니다.

1. Ctrl+P 또는 명령창에 Plot이라고 치면 인쇄를 위한 플롯창이 뜹니다.
2. 플롯창에서 각종 설정을 마친 뒤, 확인을 누르면 인쇄가 진행된다.

의외로 도면 인쇄방법의 순서는 간단 명료하지만, 인쇄에서 가장 중요한 것은 플롯창에 있는 각종 설정들의 의미를 아는 것입니다.

상세하게 들어가면 오토캐드에 대해서 어느정도 공부를 해야 하기 때문에 아래에서는 초보자도 쉽게 설정할 수 있도록 간단하게 플롯창의 기본설정에 대해 알려드리겠습니다.

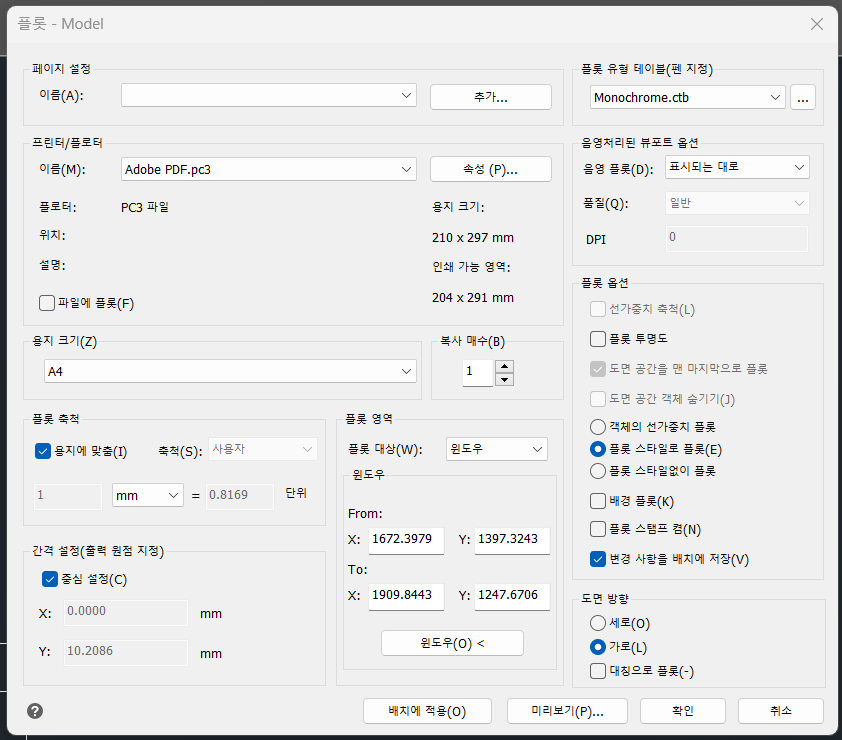

플롯창 기본 설정

오토캐드를 처음 이용하시는 분들은 아래의 설정들만 이해하셔도 오토캐드 도면을 뽑는데 전혀 문제가 없습니다.

목록	설명
1	사용 가능한 프린터를 선택하는 창입니다. 상황에 따라 Aodbe PDF를 통해 pdf로 변환을 하기도 합니다.
2	원하는 용지 크기를 선택합니다. 일반적으로 A3 또는 A4로 설정을 합니다.
3	도면 내 선이나 두께에 대한 것을 임의로 지정할 수 있는 플롯 스타일이며, 업체에서 별도로 파일을 받지 않았을 경우 일반적으로는 Monochrome.ctb를 찾아 설정합니다. (모든 색이 흑백으로 인쇄됩니다.)
4	인쇄 영역을 선택하는 옵션입니다. 화면표시, 범위, 한계, 윈도우가 있으나, 일반적으로 윈도우를 선택합니다.
4-1	윈도우는 원하는 범위를 지정합니다. 4-1 버튼을 통해서 원하는 범위를 선택할 수 있습니다. (아래 사진 참조)
4-2	용지에 맞춤을 프린트되는 도면의 축척을 용지에 맞게 설정해주는 것입니다. 만약 도면의 치수가 실제 치수와 동일해야 한다면 이를 체크해제하고 축척을 1:1로 바꿔주면 됩니다.
5	내가 세팅한 설정을 다음 인쇄에도 사용하고 싶다면 체크해줍니다.
6	도면의 방향을 가로 또는 세로로 지정할 수 있습니다.
7	미리보기를 통해 내가 설정한 것들이 제대로 되었는지 화면에 맞게 배치되었는지 확인이 가능합니다.

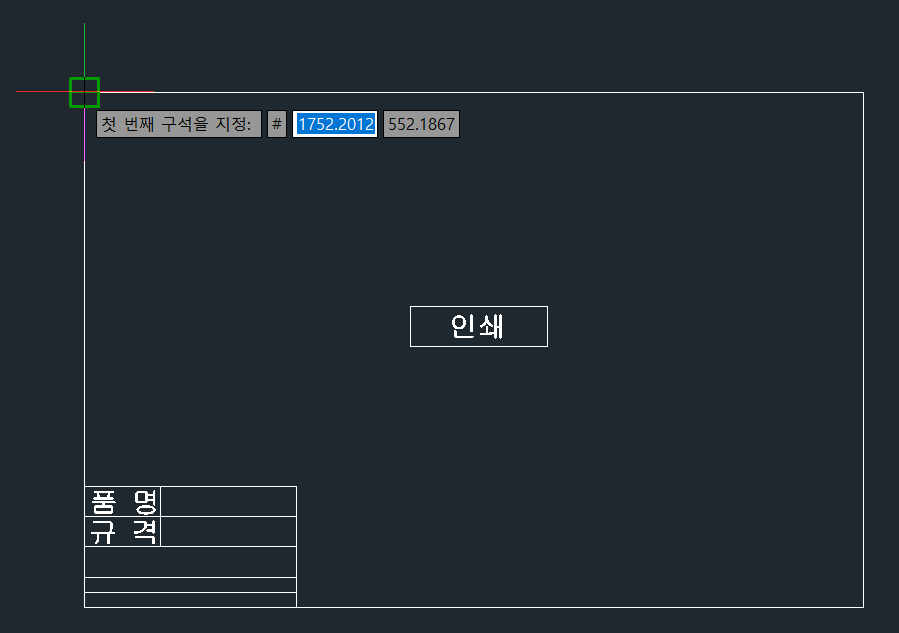

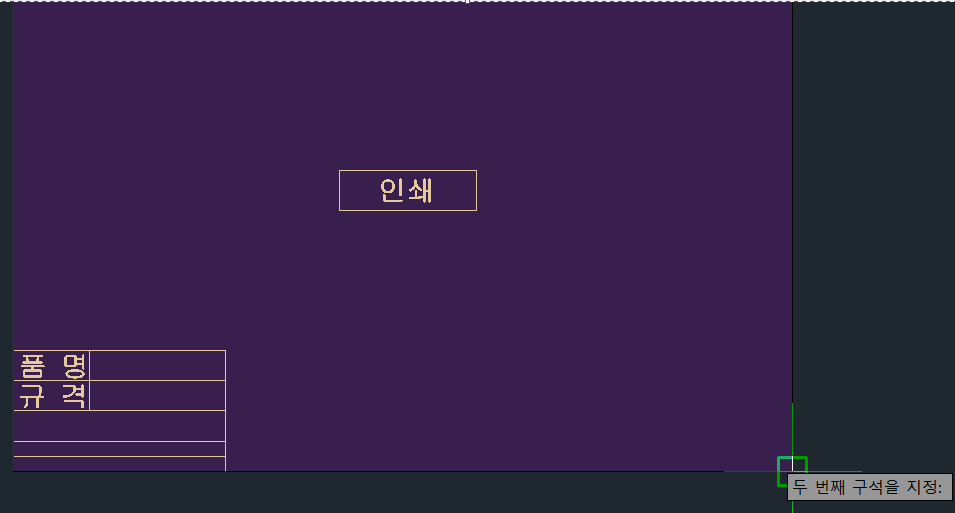

위 표의 4번에서 설명드렸듯이 인쇄영역을 지정하게 되면 이런식으로 첫 번째 구석과 두 번째 구석을 지정할 수가 있는데, 왼쪽 위 지점과 오른쪽 아래 지점을 선택하면 선택 영역이 파란색으로 바뀌면서 영역이 지정되는 것을 볼 수 있습니다.
